ALTERA MAX 10 FPGA – 10M08 开发套件组成

信息来源 : 网络 | 发布时间 : 2016-04-01 10:50 | 浏览次数 : 992
采用这一评估电路板,您能够:
  • 面向 10M08S, 144-EQFP FPGA 开发设计

  • 测量 FPGA 功耗 (VCC_CORE 和 VCC_IO)

  • 实现不同 I/O 电压之间的桥接 (Bank 8 上的可调 VCC_IO)

  • 对 FPGA 的 NOR 闪存进行读写操作

  • 使用 FPGA 的模数转换器嵌入式模块来测量输入模拟信号

  • 通过 Arduino UNO R3 连接器或者直通过孔实现与外部功能和器件的链接

  • 重新使用套件的 PCB 电路板和原理图,作为您设计的模型

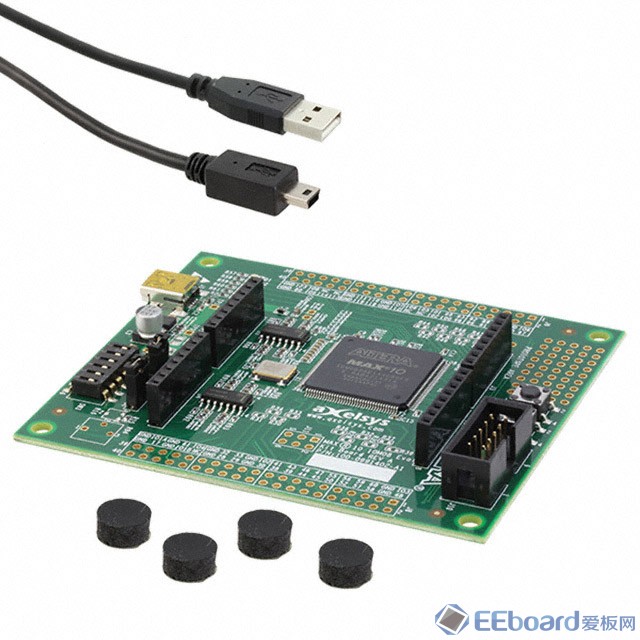

MAX 10 FPGA – 10M08 评估套件包括:

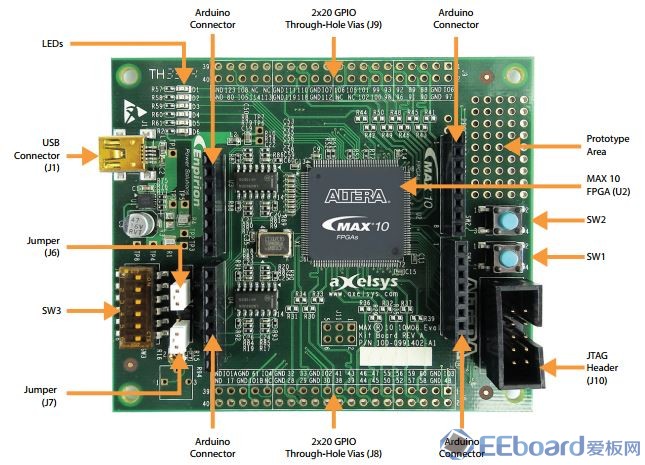

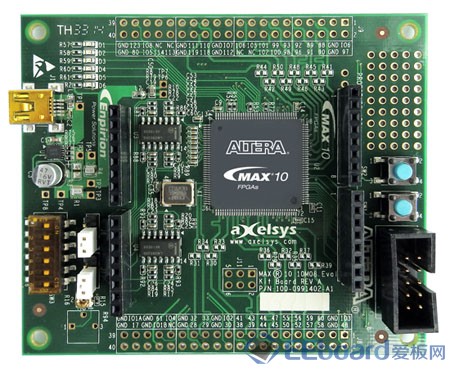

RoHS- 和 CE 兼容 MAX 10 评估电路板

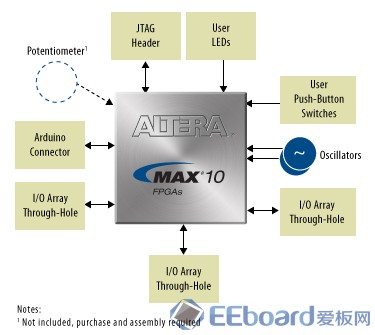

  • MAX 10 FPGA (10M08,单电源供电,144 引脚 EQFP)

  • npirion® EP5388QI 负载点 PowerSoC、800 mA、DC-DC 降压转换、带有集成电感

  • 用于下载电缆编程 (POF) 或者配置 (SOF) 的 JTAG 插头

  • 50 MHz 单端、外部振荡器时钟源

  • 分路电阻和探点,用于测量 FPGA 功耗

  • 开关、按钮、跳接器和状态 LED

  • 连接器:

            Arduino 插头,用于接收 UNO R3 兼容外插
            通用直通过孔
            mini-B 类 USB 连接器 (电源)
            包括 USB 电缆
           用于安装电位计 (客户必须购买并安装) 的引脚布局
免费的 Quartus® II 网络版设计软件 (从网站下载和许可)
完整的文档
  • 用于手册、材料表、原理图和电路板装配文件





===========================================
